Как добавить в график легенду. Легенда диаграммы в Excel. Связываем название диаграммы с ячейкой рабочего листа

О программе Excel мной уже было сказано немало. Если суммировать все эти данные, то выходит, что это приложение является важным инструментом в работе офисных сотрудников, бухгалтеров, а также людям экономических профессий в целом. В частности, Excel особо ценится за возможность создавать таблицы и диаграммы, производить расчеты, опираясь на заданные формулы. Думаю, не будет преувеличением то, что Эксель – одна из самых востребованных программ на сегодняшний день.

Что такое легенда

Легенда диаграммы ms excel – это заголовки рядов, которые по умолчанию располагаются в правой части этой самой диаграммы. Если немножко перефразировать, то легендой диаграммы ms excel является набор подписей в виде какого-то определенного текста, которые вы прописываете при с исходными данными, при этом они отображают значение данных непосредственно на самой диаграмме.

Легенда спокойно поддается редактированию: например, можно добавить легенду в диаграмму excel 2010 (или в другую версию), изменить имя, местоположение, поменять шрифт или вообще удалить легенду. Главное – знать, как это делается.

Как редактировать легенду

Редактировать легенду совсем несложно, причем независимо от того, какая версия Экселя установлена на вашем компьютере, принцип действий будет идентичен.

1. Дабы легенда отображалась на вашем графике, предлагаю сделать вот что: кликните по объекту диаграммы, затем выберите его свойства, потом – «Легенда». Теперь вам нужно лишь установить флажок напротив строчки «Показать легенду».
2. Итак, чтобы изменить легенду в диаграмме excel 2010 или же в версии 2007, необходимо выделить диаграмму, кликнув по ней, после чего выбрать вкладку «Макет», которая находится в блоке «Работа с диаграммами». Там отыщите кнопку «Легенда» и выберите необходимый параметр из всех перечисленных. Таким способом вы зададите нужное местоположение легенды на вашей диаграмме.

Ну вот, теперь вы знаете, как управляться с легендой в диаграмме Excel и, в чем можете удостовериться сами, делается это просто и быстро!

Видео в помощь

Для начала такая задача. Коллеги попросили сегодня в легенде круговой диаграммы увеличить размер маркера, не меняя шрифт. Примерно так:

Это круговая диаграмма, сформированная автоматически. Единственное, что я изменил - положение легенды (переместил её в правую часть диаграммы).

Как видно, маркеры в легенде очень маленького размера. Увеличить их очень просто - выделяем легенду и увеличиваем шрифт:

В результате маркеры увеличились, но и надписи стали неприлично большими. Нельзя ли увеличить только маркеры?

Если честно, я не знаю правильного ответа на этот вопрос. Если вдруг когда нибудь эту запись прочитает какой-нибудь гуру excel - прошу ответить, что на этот счёт говорит официальная наука. Я правильного решения "в лоб" не нашёл, но нашёл обходное. Оказывается, если выделить не всю легенду, а отдельный её элемент, изменение шрифта будет выглядеть несколько иначе - для выделенного элемента увеличится и маркер, и надпись, а для остальных только маркер.

Чтобы воспользоваться этим фактом, нам потребуется дополнительный, "лишний" элемент легенды. Создадим его. Для этого растянем диапазон данных диаграммы на одну строку вниз. Добавленная строка не будет содержать ни данных, ни заголовка, но в легенде ей будет присвоен собственный цвет (в моём случае жёлтый):

Сменим этот цвет на прозрачный (для этого выделим элемент легенты, войдём в его свойства и в разделе "заливка" отметим "нет заливки")

Теперь элемент стал невидимым. Не выходя из свойств элемента, увеличим его шрифт:

Как видите, маркеры увеличиваются, а шрифт надписей нет. Мы получили стандартную круговую диаграмму со стандартной легендой и большими, удобными маркерами, цвет которых не потеряется при печати, изменении масштаба и т. д.

Есть 3 способа сделать это:

1. Определите имена строк непосредственно

Right-click на диаграмме и нажмите Select Data , затем отредактируйте названия серий непосредственно, как показано ниже.

Вы можете указать значения непосредственно, например. Series 1 или указать диапазон, например. =A2

2. Создайте диаграмму, определяющую верхние метки серии и оси

Просто выберите свой диапазон данных (в том же формате, что и я), и создайте простую гистограмму. Этикетки должны быть определены автоматически.

3. Определите легенду (названия серий) с помощью VBA

Аналогично вы можете определять имена серий динамически с помощью VBA. Простой пример ниже:

ActiveChart.ChartArea.Select ActiveChart.FullSeriesCollection(1).Name = "=""Hello"""

Это переопределит название first . Просто измените индекс с (1) на, например. (2) и т.д., чтобы изменить названия следующих серий. Что делает VBA выше? Он устанавливает имя серии Hello , поскольку "=""Hello""" переводит на ="Hello" (" должен быть экранирован предыдущим ").

В программе Excel термин диаграмма используется для обозначения всех видов графического представления числовых данных. Основными типами диаграмм являются: график, гистограмма, круговая диаграмма. Построение графического изображения производится на основе ряда данных . Так называют диапазон ячеек с числовыми значениями в пределах отдельной строки или столбца. На одной диаграмме можно отображать несколько рядов данных. К построенной диаграмме автоматически добавляется легенда – расшифровка рядов данных. Диаграмма является объектом, вставленным на один из листов рабочей книги. Она может располагаться на том же листе, на котором находятся данные или на отдельном листе. Диаграмма сохраняет связь с данными, на основе которых она построена, и при обновлении этих данных немедленно изменяет свой вид. Для построения диаграммы предназначен Мастер диаграмм. Как правило, диапазон данных, которые будут отображаться на диаграмме, выделяют заранее, но указать данные можно и в ходе работы Мастера диаграмм.

Построение диаграмм

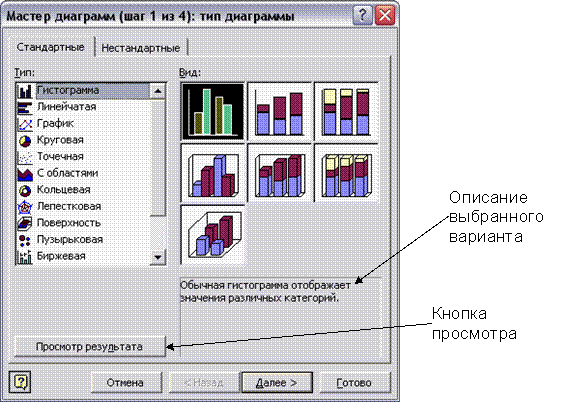

Первый шаг Мастера – окно Тип диаграммы (рисунок 6.1). Здесь выбирается тип и вид диаграммы.

На вкладке Стандартные перечислены различные типы диаграмм и варианты представления каждого типа. Ниже приводится краткое описание выбранного варианта. Удерживая мышью кнопку Просмотр результата , можно увидеть будущую диаграмму, если диапазон данных был заранее выделен. На вкладке Нестандартные отображается набор разных типов диаграмм с готовым форматированием. На этой вкладке можно выбрать построение смешанной диаграммы, например, гистограммы и графика по разным рядам данных в одной области построения. Второй шаг Мастера – окно Источник данных диаграммы . На вкладке Диапазон данных (рисунок 6.2) указан выделенный диапазон. Если данные не были выделены заранее или потребовалось включить другие ряды данных, следует щелкнуть в поле Диапазон и выделить данные в таблице. Переключатель ряда данных (в строках или столбцах) устанавливается автоматически – по логике выбранных данных. Вкладка Ряд (рисунок 6.3) используется для корректировки рядов данных , по которым строится диаграмма, и подписей по оси Х.

Поле Ряд содержит список всех выбранных рядов с числовыми данными. Если данные выделялись с подписями, то список рядов содержит эти названия и в поле имени отображается адрес ячейки, содержащей подпись. Если подписи рядов не были выделены, то рядам присваиваются стандартные имена (Ряд1, Ряд2… ). Ряд данных можно исключить из списка представления, щелкнув на кнопке Удалить . Для подключения ряда данных нужно щелкнуть на кнопке Добавить и выделить данные в таблице. Если данные, предназначенные в качестве подписей по оси Х, не были выделены заранее, их можно выбрать, щелкнув в поле Подписи по оси Х (подписи категорий) . Третий шаг Мастера – окно Параметры диаграммы . Это окно содержит несколько вкладок, количество и поля которых зависят от типа диаграммы (рисунок 6.4).

Установка каждого параметра сразу отображается в области просмотра.

1. На вкладке Заголовки можно ввести название диаграммы и подписи осей (для круговых диаграмм – только название).
2. На вкладке Оси устанавливают отображение и маркировку осей координат.
3. На вкладке Легенда можно указать отображение или отсутствие легенды и выбрать место ее размещения.
4. На вкладке Линии сетки устанавливается отображение основных и промежуточных линий сетки в области построения диаграммы.
5. На вкладке Подписи данных можно выбрать отображение подписей элементов данных на диаграмме:
   • имена рядов;
   • имена категорий;
   • значения.
6. На вкладке Таблица данных можно добавить к диаграмме таблицу рядов данных, использованных в диаграмме.

Четвертый шаг Мастера – окно Размещение диаграммы . На последнем шаге работы Мастера запрашивается, где следует поместить диаграмму – на отдельном листе или на одном из имеющихся. При выборе первого варианта в рабочей книге появится новый лист со стандартным именем – Диаграмма .

6.2. Редактирование диаграмм

Готовую диаграмму можно перемещать по рабочему листу, изменять ее размер. Чтобы удалить диаграмму, нужно выделить ее и нажать клавишу <Del >. Если диаграмма расположена на отдельном листе – удалить лист. Диаграмма состоит из элементов, каждый из которых можно редактировать отдельно. Элементы диаграммы (см. рисунок 6.5):

• область диаграммы – это вся диаграмма;
• область построения – область размещения графиков, гистограмм (для круговых диаграмм этой области нет);
• ряды данных – это сами графики, столбики гистограммы, сектора круговой диаграммы;
• оси координат – ось Х (ось категорий) и ось Y (ось значений);
• заголовок диаграммы;
• легенда;
• линии сетки (для круговых диаграмм – отсутствуют).

Наведение указателя мыши на любой элемент вызывает всплывающую подсказку. При щелчке на элементе, он выделяется маркерами, а его название отображается в левой части строки формул.

Редактирование элементов диаграммы выполняется в диалоговых окнах Формат , которые можно вызвать разными способами:

1. Тип диаграммы …
2. Исходные данные…
3. Параметры диаграммы…
4. Размещение…

Эти команды открывают соответствующие окна Мастера диаграмм, что дает возможность исправить недочеты, допущенные при построении диаграммы. Особенности выделения рядов данных :

1. щелчок на линии графика выделяет весь график, повторный щелчок – выделит отдельный его участок, соответствующий одному значению ряда;
2. щелчок на любом столбике гистограммы выделяет все столбики соответствующего ряда данных; повторный щелчок – выделит этот столбик;
3. щелчок на круговой диаграмме выделяет всю диаграмму, повторный щелчок на любом секторе – выделит этот сектор.

Добавление рядов данных (способы):

Таким же образом можно добавить подписи по оси Х.

Шрифт заголовка, легенды, подписей

• кнопки параметров шрифта в панели инструментов;
• в диалоговом окне Формат (соответствующего элемента) вкладка Шрифт .

Цвет области построения (по умолчанию серый цвет):

• кнопка Цвет заливки в панели инструментов;
• в диалоговом окне Формат области построения вкладка Вид .

Цвет и узор столбиков гистограммы или секторов круговой диаграммы :

• кнопка Цвет заливкив панели инструментов;
• в диалоговом окне Формат рядов данных вкладка Вид (кнопка Способы заливки ).

Линия графика :

В диалоговом окне Формат ряда данных на вкладке Вид можно изменить цвет и толщину линии, сделать линию сглаженной (установить флажок), а также изменить или убрать маркеры на графике. Линии сетки области построения графиков и гистограмм :

• в диалоговом окне Параметры диаграммы на вкладке Линии сеткиустанавливается наличие или отсутствие линий сетки.
• в диалоговом окне Формат линий сетки на вкладке Вид устанавливается тип, цвет и толщина линий сетки.

Далеко не всегда удается сразу создать график и диаграмму в Excel соответствующий всем требованиям пользователя.

Изначально сложно определить в каком типе графиков и диаграмм лучше представить данные: в объемно разрезной диаграмме, в цилиндрической гистограмме с накоплением или графике с маркерами.

Иногда легенда больше мешает, чем помогает в представлении данных и лучше ее отключить. А иногда к графику нужно подключить таблицу с данными для подготовки презентации в других программах (например, PowerPoint). Поэтому стоит научиться пользоваться настройками графиков и диаграмм в Excel.

Изменение графиков и диаграмм

Создайте табличку с данными как ниже на рисунке. Вы уже знаете, как построить график в Excel по данным. Выделите таблицу с данными и выберите инструмент «Вставка»-«Гистограмма»-«Гистограмма с группировкой».

Получился график, который нужно отредактировать:

• удалить легенду;
• добавить таблицу;
• изменить тип графика.



Легенда графика в Excel

Можно легенду добавить на график. Для решения данной задачи выполняем следующую последовательность действий:

1. Щелкните левой кнопкой мышки по графику, чтобы активировать его (выделить) и выберите инструмент: «Работа с диаграммами»-«Макет»-«Легенда».
2. Из выпадающего списка опций инструмента «Легенда», укажите на опцию: «Нет (Не добавлять легенду)». И легенда удалится из графика.

Таблица на графике

Теперь нужно добавить в график таблицу:

1. Активируйте график щелкнув по нему и выберите инструмент «Работа с диаграммами»-«Макет»-«Таблица данных».
2. Из выпадающего списка опций инструмента «Таблица данных», укажите на опцию: «Показывать таблицу данных».

Типы графиков в Excel

1. Выберите инструмент «Работа с диаграммами»-«Конструктор»-«Изменить тип диаграммы».
2. В появившимся диалоговом окне «Изменение типа диаграммы» укажите в левой колонке названия групп типов графиков - «С областями», а в правом отделе окна выберите – «С областями и накоплением».

Для полного завершения нужно еще подписать оси на графике Excel. Для этого выберите инструмент: «Работа с диаграммами»-«Макет»-«Название осей»-«Название основной вертикальной оси»-«Вертикальное название».

Возле вертикальной оси появилось место для ее заголовка. Чтобы изменить текст заголовка вертикальной оси, сделайте по нему двойной щелчок левой кнопкой мышки и введите свой текст.

Удалите график, чтобы перейти к следующему заданию. Для этого активируйте его и нажмите клавишу на клавиатуре – DELETE.

Как изменить цвет графика в Excel?

На основе исходной таблицы снова создайте график: «Вставка»-«Гистограмма»-«Гистограмма с группировкой».

Теперь наша задача изменить заливку первой колонки на градиентную:

Для вас теперь доступны инструменты для сложного оформления градиентной заливки на графике:

• название заготовки;
• направление;
• угол;
• точки градиента;
• цвет;
• яркость;
• прозрачность.

Поэкспериментируйте с этими настройками, а после чего нажмите «Закрыть». Обратите внимание в «Название заготовки» доступны уже готовые шаблоны: пламя, океан, золото и др.

Как изменить данные в графике Excel?

График в Excel не является статической картинкой. Между графиком и данными существует постоянная связь. При изменении данных «картинка» динамически приспосабливается к изменениям и, таким образом, отображает актуальные показатели.

Динамическую связь графика с данными продемонстрируем на готовом примере. Измените значения в ячейках диапазона B2:C4 исходной таблицы и вы увидите, что показатели автоматически перерисовываются. Все показатели автоматически обновляются. Это очень удобно. Нет необходимости заново создавать гистограмму.
